【整车技术参数】

产品名称

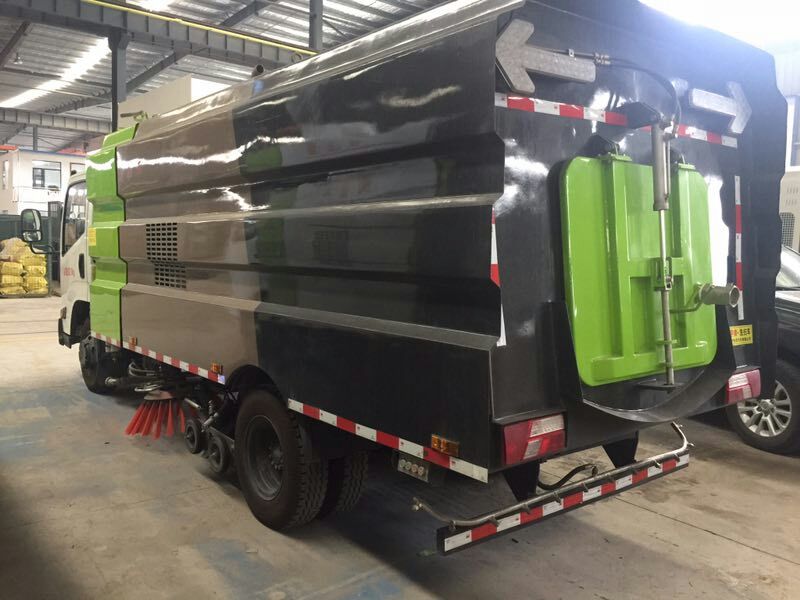

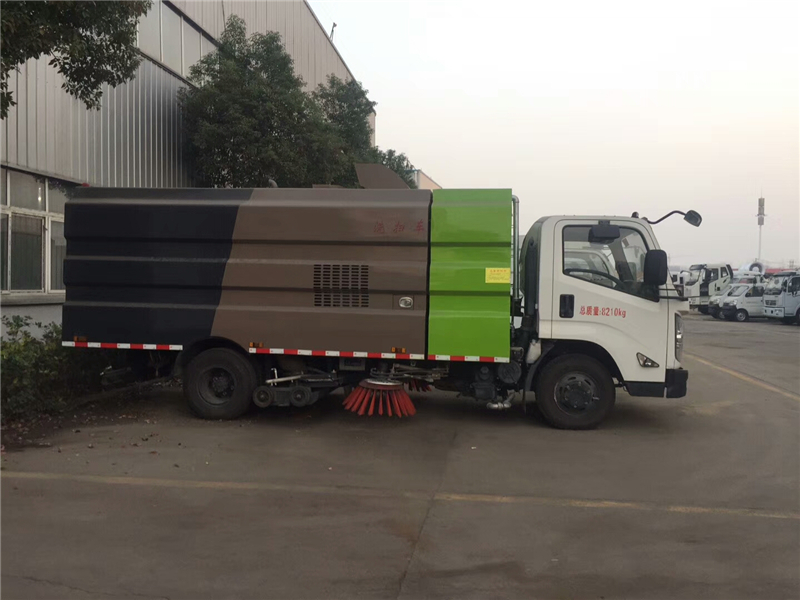

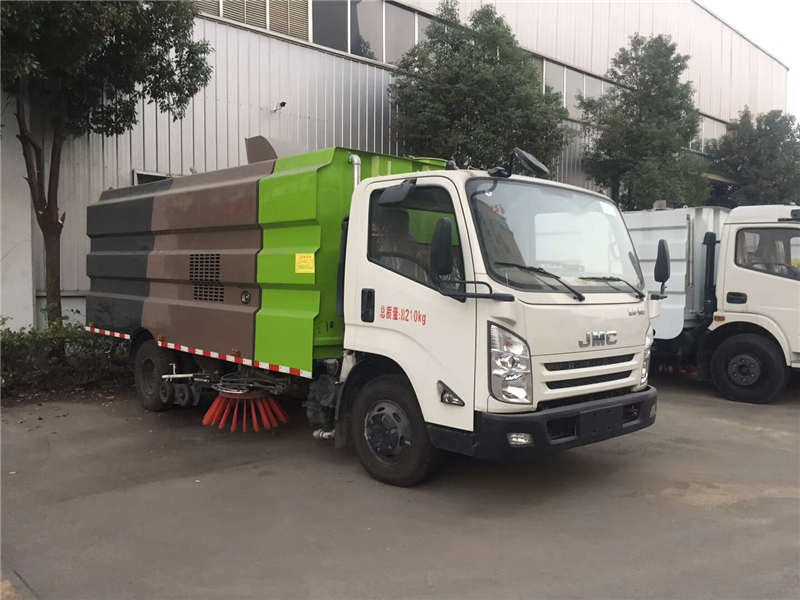

江铃凯锐9吨洗扫车

产品型号

JDF5080TXSJ5

总质量(Kg)

8210

罐体容积(m3)

水5/尘4

额定载质量(Kg)

1565

外形尺寸(mm)

7150×2200×2750

整备质量(Kg)

6450

货厢尺寸(mm)

××

驾驶室准乘人数(人)

3

鞍座最大载质量(Kg)

接近角/离去角(°)

20/13

前悬/后悬(mm)

1155/2180

轴荷(Kg)

2950/5260

最高车速(Km/h)

100

备注

随底盘选装驾驶室;选装吸盘位置和扫刷数量,选装垃圾箱外观,选装后部结构;侧面防护装置因工作装置干涉无法安装故豁免;后下部防护装置材料材质:Q235,连接方式:焊接加螺栓连接,断面尺寸(宽×高):50×100(mm),离地高度:370mm;ABS系统型号:VIE ABS-II,ABS系统生产厂家:上海万捷汽车控制系统有限公司.

【底盘技术参数】

底盘型号

JX1083TK25

底盘名称

载货汽车底盘

商标名称

江铃牌

生产企业

江铃汽车股份有限公司

轴数

2

轮胎数

6

轴距 (mm)

3815

轮胎规格

7.50R16LT 14PR

钢板弹簧片数

8/7+7,9/9+8

前轮距(mm)

1680

燃料种类

柴油

后轮距(mm)

1640

排放依据标准

GB17691-2005国Ⅴ,GB3847-2005

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

JX4D30A5H

江铃汽车股份有限公司

2892

112

● 采用江铃原厂国五底盘，3815轴距，7.50-20轮胎，ABS，汽刹，方向助力；原厂空调，电动门窗。

● 容积：水箱5方，垃圾箱4方，均为不锈钢材质，耐腐蚀、容积大，内层光滑不锈，无骨架，不粘垃圾，卸料方便，便于清洗，垃圾箱具有自动倾翻卸料功能；

● 集扫路车、洒水车和高压清洗车功能于一体，采用先扫，后冲刷，再吸收的工作方式，能将垃圾及污水一次清扫、冲刷、吸收干净，最大工作效率为传统人工清扫方式的8-40倍，一车多用，四季可用；

● 路面作业后无尘土，无积水。具有路面清扫、路面洗刷、高压清洗、路缘石洗刷、垃圾收集、污水回收、高压喷雾和道路隔离墙清洗等多种作业功能，还能对人行步道及街道小广告等“牛皮癣”进行清洗和清除。

● 采用东风康明斯140马力副发动机专门驱动风机和液压系统，动力强劲，保证行驶过程中能继续工作，保证清扫过程的连续性；

● 采用中置两盘刷+中置宽吸嘴（内置高压喷杆）+中置高压侧喷杆的布置方式，便于清扫装置，高压清洗装置与吸嘴的调整和维护；

● 采用意大利液压马达驱动，稳定可靠，前扫盘有喷雾压尘系统，扫盘遇障防碰撞自动防避让功能及复位功能，扫刷臂转动机构使用高新耐磨工程隔套，扫盘转速可根据各种不同清扫路况，调整转速，能保证在各种污染状况下都有良好的清扫效果；高压侧喷杆具有自动避让功能；

● 作业模式有全洗扫作业、左洗扫作业、右洗扫作业、全扫路作业、左扫路作业、右扫路作业、全吸作业、左洗作业和右洗作业等9种作业模式；

● 德国高压水泵（前冲/侧喷/中喷/后喷雾（不锈钢喷嘴）/侧冲洗/18米高压卷盘水枪/垃圾箱自洁装置），清洗能力强；万向高压路沿清洗，威龙低压泵（前冲）；不锈钢高压管路；德国控制器；日本控件开关；美国传感器；

● 配有先进的语音提示报警装置，能准确播报各种安全提示和故障；整车具有倒车保护装置，倒车时能自动收回工作装置；

● 水箱设有低水位报警装置，无水时自动报警，防止水泵缺水损坏；垃圾箱设有防溢满报警装置，防止污水作业时从吸管流出，造成二次污染；整车具有倒车保护装置，倒车时能自动收回工作装置；

● 在右扫盘及垃圾箱后部设置高清监视探头，驾驶室内设置高清液晶显示器，作业时可对扫盘作业工况和整车作业质量进行监控；高压水路安装有快插式防冻吹水装置接口，防止冬天低温时冻坏水路元件；

● 电气系统采用PLC一键自动控制，简易操作；控制器采用德国原装进口品牌，性能可靠；作业时，只需选定作业模式后，各作业机构的启动与关停由程序自动控制；

● 采用先进、高效的大型免维护台式专用风机，风量大，抽吸能力强；精密冷弯无缝液压油管，内壁无氧化杂质，保证液压油清洁，不堵阀；

● 副发动机与风机之间传动装置设有自动离合器，由电控系统自动控制，保证副发动机空载启动或停机时与风机的自动脱离，有效避免风机、高压水泵、发动机的损坏；

● LED尾部警示灯，手动泵应急系统，最大清扫宽度3.2米，最大吸入颗粒120mm；

● 高压水路安装有快插式防冻吹水装置接口，防止冬天低温时冻坏水路元件；――北方冬季结冰地区适用

● 可选装雪铲，雪滚等。
